阳极泥是在电解过程中，阳极失去电子后溶解进入溶液，但是阳极上的不活泼杂质不失去电子，而是以小颗粒的形式附着于阳极基体表面，或沉淀于电解槽底，或悬浮于电解液中的泥状物。由于工业发展迅速，工厂数量也越来越多，每年将有大量的阳极泥成为了固废，为了有效的利用这些固体废物可以从中提炼出有回收价值的金属和减少对环境的污染具有重要的意义。

陶瓷实验电热板

本文主要通过陶瓷实验电热板对阳极泥的前处理消解实验，并测定6种金属含量，为固体废物的金属回收利用提供宝贵的参考方法。

实验操作部分

1、试剂与仪器

1.1 盐酸、高氯酸、硝酸、氢氟酸、硼酸，上述试剂除硼酸为分析纯外，其余均为优级纯。

1.2 准备好相应的金属标准溶液

1.3 陶瓷实验电热板（HT-300陶瓷电热板-格丹纳）

2、样品采集处理

2.1 采集某工业区的阳极泥，并将其混均匀。

2.2 阳极泥在120℃烘箱内干燥至恒重，研磨过150目筛，存于磨砂口的试剂瓶中，消解前干燥至恒重，冷却后称量。

3、阳极泥样品进行陶瓷电热板消解

称取阳极泥0.1000g样品放置玻璃杯中，过夜后再进行消解，加入5mL HF在陶瓷实验电热板上进行加热至150℃保持60min，加10mL王水加热至150℃保持30min，蒸至2-3mL加5mL HNO3和2mL HCLO4再将实验电热板加热至200℃保持60min，升温220℃保持30min，接着加入5mL HCL和5mL HBO3溶解，进行定容。同时做样品空白实验。

在消解过程中要掌握好加酸的时间，注意对样品保持观察。加入硼酸是为了更好的消解去除杂质，得到澄清的样品。

4、阳极泥样品消解精密度

称取阳极泥0.1000g样品，分别进行样品的平行测试(n=9次)，测试结果的平均值(以质量分数计)和相对标准偏差(RSD)，如下表所示。

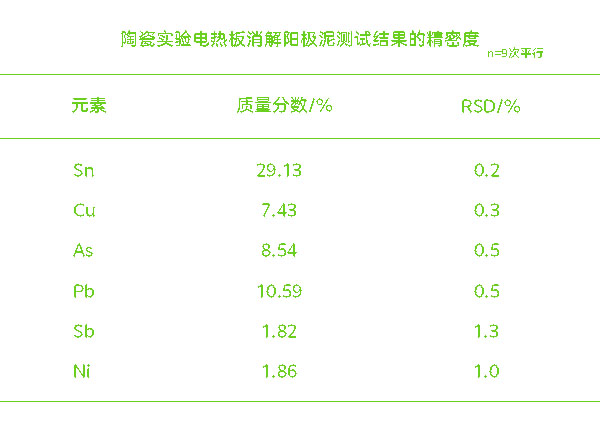

陶瓷实验电热板9平行次消解阳极泥精密度结果

5、实验结论

陶瓷实验电热板对阳极泥的前处理消解满足实验要求，测试结果可信可靠。陶瓷电热板大面积加热台面，在此次实验中作用比较大，可以一次性大批量进行实验消解，节省时间，提高效率。

陶瓷实验电热板分体设计在实验人员在设置温度操作时远离酸雾，安全保障，实验升温过程比普通电热板快，样品之间受热均匀。
